AK Tipi Su Tutucu Bant
ADOME MEMBRAN AK Tipi Su Tutucu Bant hakkında detaylı bilgi ve sipariş için bize telefon ya da e-posta ile ulaşabilirsiniz. TSE standartlarında yapılan üretim ve temin süreci avantajları ile firmamız su tutucu bant taleplerinizi hızlıca karşılamaktadır. ADOME MEMBRAN AK Tipi Su Tutucu Bant hakkında detaylı bilgi ve sipariş için bize telefon ya da e-posta ile ulaşabilirsiniz.

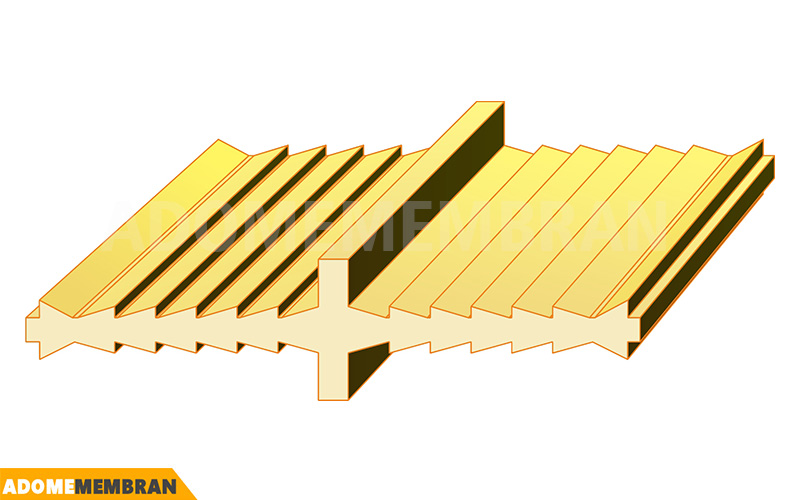

3D Görünüm

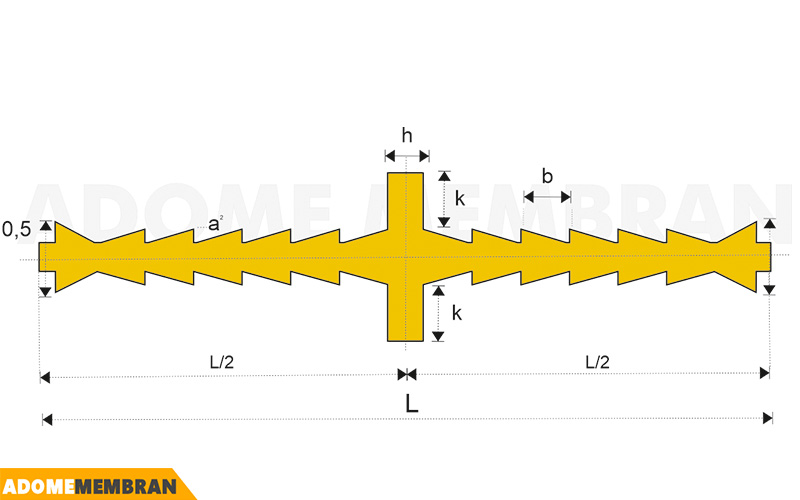

Teknik Çizim
Tip ve Ölçü Tablosu
| Ürün Kodu | L | a1 | a2 | a3 | Set Adeti | c | B | b1 | H | k |
|---|---|---|---|---|---|---|---|---|---|---|
| AK 20/3 | 200 +/- 5 | 2 +/- 0,5 | 3 +/- 0,5 | 3 +/- 0,5 | 6 | 9 +/- 0,5 | 14 +/- 0,5 | 8 +/- 0,5 | 3 +/- 0,5 | 10 +/- 0,5 |
| AK 20/4 | 200 +/- 5 | 3 +/- 0,5 | 4 +/- 0,5 | 4 +/- 0,5 | 6 | 9 +/- 0,5 | 14 +/- 0,5 | 8 +/- 0,5 | 3 +/- 0,5 | 10 +/- 0,5 |
| AK 20/5 | 200 +/- 5 | 4 +/- 0,5 | 5 +/- 0,5 | 5 +/- 0,5 | 6 | 10 +/- 0,5 | 14 +/- 0,5 | 8 +/- 0,5 | 3 +/- 0,5 | 10 +/- 0,5 |
| AK 20/4 | 240 +/- 5 | 3 +/- 0,5 | 4 +/- 0,5 | 4 +/- 0,5 | 7 | 10 +/- 0,5 | 14 +/- 0,5 | 8 +/- 0,5 | 4 +/- 0,5 | 14 +/- 0,5 |
| AK 25/3 | 240 +/- 5 | 3 +/- 0,5 | 4 +/- 0,5 | 4 +/- 0,5 | 7 | 13 +/- 0,5 | 14 +/- 0,5 | 8 +/- 0,5 | 4 +/- 0,5 | 14 +/- 0,5 |
| AK 25/5 | 240 +/- 5 | 4 +/- 0,5 | 5 +/- 0,5 | 5 +/- 0,5 | 7 | 11 +/- 0,5 | 14 +/- 0,5 | 8 +/- 0,5 | 4 +/- 0,5 | 15 +/- 0,5 |
| AK 25/6 | 240 +/- 5 | 6 +/- 0,5 | 7 +/- 0,5 | 7 +/- 0,5 | 7 | 12 +/- 0,5 | 14 +/- 0,5 | 8 +/- 0,5 | 4 +/- 0,5 | 16 +/- 0,5 |
